مكان المنشأ:
الصين
اسم العلامة التجارية:
LEADTOP
إصدار الشهادات:
ISO
رقم الموديل:
LTQF
اتصل بنا
موضوع الاقتباس: مناديل مبللة إنتاج خط (40-120 قطعة / الحزمة)
| غرض | وصف الايجابيات | كمية | سعر | المبلغ الإجمالي |
| 1 | LTQF-2800 السرعه العاليه مناديل مبللةس ماكنة طوي | 1 مجموعة | 60 ألف دولار | 180 ألف دولار |
| 2 | مناديل مبللة بالكامل LTQP-360 صآكينج مآلام (فيلم التعبئة التلقائية الربط) | 1 مجموعة | 65000 دولار | |
| 3 | LTQL-5800B غطاء أوتوماتيكي كامل (SCARA) | 1 مجموعة | 55000 دولار |

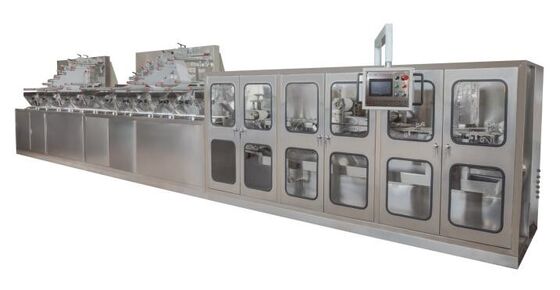

LTQF-2800 السرعه العاليه مناديل مبللةس ماكنة طوي
ل تدفق الإنتاج: فتح - شق النسيج في ممرات - طي - ترطيب - قطع - كومة وعد - توصيل
ل المعلمة التقنية الرئيسية
ن نوع المنتج: مبلل مناديل
ن سرعة المنتج: 250-380 قطعة / دقيقة (3000-4500 قطعة / دقيقة)
ن المواد الخام المناسبة: ورق مغطى بالهواء ، قماش سبونليس / قماش غير منسوج مدلفن على الساخن
ن وزن المادة الخام : 40-80 جم /
ن طريقة الطي: شكل "Z" (منبثق وغير منبثق)
ن قطع اتحدوا:. أ- رفوف ورقية مزدوجة
ل ب ١٠ ممرات او ١٢ مسلك ، ٢ لفات
ل ج.عرض لفة المواد الخام: 900 ~ 1000 مم
ش طول الأنسجة الرطبة: 140-220 مم (الإعداد عبر شاشة تعمل باللمس)
ن حجم المواد الخام: (1000-1250) × Ø1000 (مم ، عرض × ضياء)
ن حجم الأنسجة الرطبة تكشفت: (140-220) × (150-250) (مم ، الطول × العرض)
ن حجم الأنسجة الرطبة مطوية: (140-220) × (90-110) (مم ، الطول × العرض)
n نظام توريد المواد: محرك سيرفو
n نظام القطع: محول المحرك
n نظام الأساسات: محرك سيرفو
ن مزود الطاقة: 380 فولت 50 هرتز
ن قوة: 10 كيلو واط
ن حجم الآلة: 10200 × 3300 × 2000 (مم ، الطول × العرض × الارتفاع)
ن وزن الآلة:5000 كجم
n خزان المياه: 400 لتر 2 قطعة
تفاصيل الجهاز
التهيئة الكهربائية
| لا | وصف | تخصيص | الكمية | ملاحظات |
| 1 | PLC | FX3GA-60MT | 1 | ميتسوبيشي (اليابان) |
| 2 | محرك سيرفو (التحكم في مسافة الأنسجة | MR-JE-300A | 1 | ميتسوبيشي (اليابان) |
| 3 | محرك سيرفو (الأنسجة المستقبلة) | MR-JE-70A | 1 | ميتسوبيشي (اليابان) |
| 4 | محرك دودة التوربينات المخفض | WPDA120-1: 10-Y100L2-4 | 1 | 3KW نانجينغ أوتون (الصين) |
| 5 | العاكس | 4KW | 1 | ARTRICH |
| 6 | شاشة لمس | 7 إنش | 1 | ويكون |
| 7 | مفتاح التكييف | 7 | شنغهاي رينمين | |
| 8 | تحويل التيار الكهربائي | S-200-24 | 1 | شنغهاي مينجوي |
| 9 | ضوء المؤشر | 1 | شنغهاي رينمين | |
| 10 | وقف التحول في حالات الطوارئ | 3 | شنغهاي رينمين | |
| 11 | مقياس فرق الجهد | 5KΩ | 1 | |
| 12 | التشفير الروتاري | زيادة انتاج القطب | 1 | كويو (اليابان) |
| 13 | تناوب | اومرون | 4 | اومرون (اليابان) |
| 14 | تحويلة تقريبية | Autonics | 6 | Autonics (كوريا) |
| 15 | تتابع التوقيت | CKHKC | 6 | الصين |
| 16 | المقاولين | 3 | شنغهاي رينمين | |
| 17 | المحولات الإلكترونية المؤازرة | 4.5 كيلو واط | 1 | الصين |
| LTQF-2800 قائمة قطع الغيار | |||
| لا. | غرض | تخصيص | الكمية |
| 1 | شفرة القطع (أعلى) | 150 × 35 × 8 | 5 قطع |
| 2 | شفرة التقطيع (لأسفل) | 150 × 30 × 10 | 3 قطع |
| 3 | حزام دائري | φ5 | 2 قطعة |
| 4 | تفتق حزام الأسطوانة | 850 × 30 × 3 | 2 قطعة |
| 5 | شفرة القطع (أعلى) | 8 * 29 * 150 | 2 قطعة |
| 6 | شفرة القطع (لأسفل) | 10 * 15 * 150 | 2 قطعة |
| 7 | مشبك | 6 قطع | |
| 8 | ناقل blet | 2220 * 18 | 2 قطع |
| 9 | ناقل blet | 2150 (2140 * 18) | 2 قطع |
| 10 | صندوق الأدوات | 1 مجموعة | |

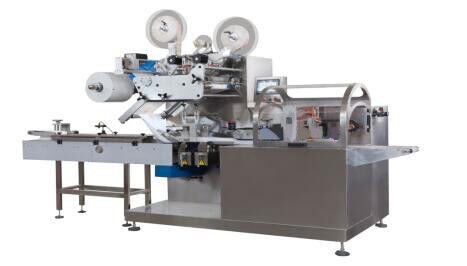

LTQP-360 آلة تعبئة مناديل مبللة أوتوماتيكية بالكامل (فيلم تعبئة أوتوماتيكي)
نوع الإنتاج: مناديل مبللة للأطفال
نصيحة: مجهزة بـ 8 وحدات من المحركات المؤازرة من ماركة Yaskawa
عملية الإنتاج: الاتصال بآلة الطي ← التغذية بالمسح التلقائي ← النقل إلى آلة التعبئة ← إعداد فيلم التغليف ← إعداد ملصق ثقب النافذة ← الختم المركزي ← الختم النهائي والقطع الترددي ← إخراج المنتجات النهائية.
المعلمة MainTechnical:(مناسبة للحزم :40-120 قطعة / كيس)
آلة في AFS بالتفصيل:

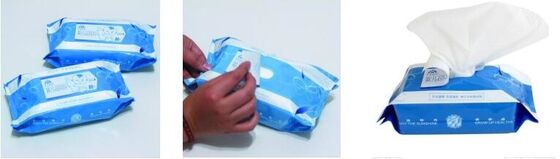

عينة المنتج النهائي:
LTQP-360 قائمة التكوين الكهربائي الرئيسية
(ياسكاوا(اليابان) كهربائيًا (8 وحدات محركات مؤازرة من Yaskawa)
| لا | وصف السلعة | تخصيص | الكمية (قطعة) | ملاحظة |
| 1 | تحكم الحركة | JEPMC-MP2300S-E | 1 | ياسكاوا (اليابان) |
| 2 | وحدة موسعة | R7K4FML-6-DCA32A | 1 | ياسكاوا (اليابان) |
| 3 | محرك سيرفو / وحدة مؤازرة | SGMJV-08ADE6S / SGDV-5R5A11A | 5 | ياسكاوا (اليابان) 750 واط |
| 4 | محرك سيرفو / وحدة مؤازرة | SGMGV-13ADC61 / SGDV-120A11A | 1 | ياسكاوا (اليابان)1.3 كيلو واط |
| 5 | محرك سيرفو / وحدة مؤازرة | SGMGV-20ADA61 / SGDV-180A11A | 1 | ياسكاوا (اليابان) 1.8 كيلو واط |
| 6 | محرك سيرفو / وحدة مؤازرة | SGMGV-09ADC61 / SGDV-7R6A11A | 1 | ياسكاوا (اليابان)0.85 كيلو واط |
| 7 | كابل الطاقة + كابل التشفير | JZZP-CVM09 / JZSP-CVP02-05 | 1 | ياسكاوا (اليابان)850 واط |
| 8 | كابل الطاقة + كابل التشفير | JZSP-CMM00-05 JZSP-CMP00-05 | 7 | ياسكاوا (اليابان) 750 واط |
| 9 | كابل الطاقة + كابل التشفير | JZSP-CVM30-05 JZSP-CVP02-5 | 2 | ياسكاوا (اليابان)1.3 كيلو واط ياسكاوا (اليابان)1.8 كيلو واط |
| 10 | كابل الاتصالات | JEPMC-W6002-05 | 12 | |
| 11 | مقاومة المحطة | JEPMC-W6022-E | 2 | |
| 12 | لوحة اللمس | وينفيو | 1 | 7 إنش |
| 13 | مفتاح فاصل الهواء | ال جي | 12 | |
| 14 | كسر الدائرة الحالية المتبقية | CHINT | 1 | |
| 15 | المقاولين (التبديل) | شنايدر | 1 | |
| 16 | مفتاح التشغيل | M&W | 1 | 350 واط |
| 17 | ترحيل حالة Solod (SSR) | ANV | 6 | |
| 18 | تحكم في درجة الحرارة | DTE10P | 1 | |
| 19 | تناوب | أومرون | 4 |
| LTQP-360 قائمة قطع الغيار | |||
| غرض | اسم | تخصيص | الكمية ، أجهزة الكمبيوتر |
| 1 | قطع لكمة | معيار 40mm × 20mm | 1 |
| 2 | عجلة تسخين الختم الطولي | 4 | |
| 3 | أنبوب تسخين هوريزونتال الختم | 4 | |
| 4 | تفتق الحزام الأسطوانة | 2 | |
| 5 | الحرارية | 2 | |
| 6 | مادة دفع الحزام | 5 | |
| 7 | شفرة قطع الختم هوريزونتال | 1 | |
| 8 | صندوق الأدوات | 1 مجموعة | |

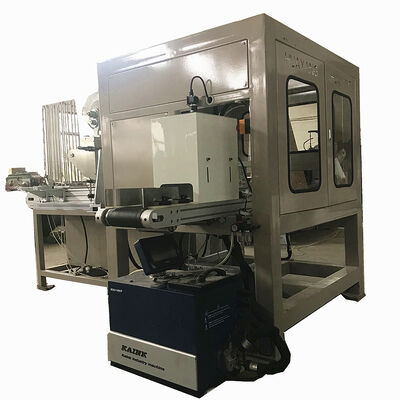

LTQL-5800B غطاء أوتوماتيكي كامل (SCARA)
أولا المعايير الفنية
| سرعة | 45-60 قطعة / دقيقة (على سبيل المثال ، طول الفيلم عند 250 مم) | ||
| ماكسي.طول فيلم التعبئة | 300 ملم (سيؤثر طول الفيلم على سرعة الإنتاج الفعلية) | ||
| أبعاد حزمة مناديل مبللة | طول | عرض | ارتفاع |
| 300 ملم | 45-120 ملم | 10-80 ملم | |
| دقة | ± 1.2 مم | ||
| تتطلب الجهد | 3 مراحل AC380V 50/60 هرتز | ||
| قوة | 7.5 كيلو واط | ||
| ضغط جوي | 0.4 - 0.6 ميجا باسكال ، 1.0 متر مكعب / ساعة | ||
| البعد | L 2000 * W 2650 * H 1650 مم | ||
| وزن | 1200 كجم | ||
ثانيًا.وصف
1. اعتماد هيكل Delta SCARA المستخدم على نطاق واسع في المنتجات الإلكترونية 3C ، جسم SCARA لديه سرعة فائقة ، دقة ، خطية وعمودية ، والتي يمكن أن تكمل بسرعة ودقة عمليات الإمساك بالأغطية وأغطية الطلاء ولصق الأغطية على عبوات المناديل المبللة.
2. نظام الرؤية الإلكترونية: باستخدام نظام الرؤية الإلكترونية DMV2000 من Delta ، وهو جيل جديد من واجهة التشغيل المتوافقة مع البشر ، يتم إنشاء نظام فحص بصري إلكتروني سريعًا ، وذلك باستخدام كاميرا واجهة CameraLINK عالية المستوى لتحقيق معالجة حسابية عالية السرعة ، في اتصال PLC لتبادل البيانات تلقائيًا.يمكن تخصيص واجهة العرض والتشغيل في وضع التشغيل وتبسيطها للتشغيل والصيانة.
3. شاشة تعمل باللمس: جميع الأوامر الرئيسية عبر شاشة اللمس مقاس 7 بوصات ، مثل ضبط موضع إمساك الغطاء ، وضبط موضع الطلاء ، ومسار رش الغراء (اللزوجة مثل المستطيل ، ونوع المدرج ، ونوع القطع الناقص) ، وتعويض المعلمات الأخرى ، كل يمكن ضبطها أو تعديلها بواسطة شاشة اللمس.
4. مصدر ضوء الرؤية: يعتمد مصدر ضوء LED صناعي ، وهو أكثر متانة من مصدر الضوء المدني ، ويطيل من وقت الاضمحلال ، ومصدر الضوء لن وميض ، مما يحسن دقة التصوير.
5. العرض: إنها تتبنى شاشة عرض صناعية مقاس 15 بوصة ، وهي أكثر ملاءمة لاستخدام الورشة.
ثالثا. التكوين الكهربائي الرئيسي
| لا. | غرض | المواصفات والنموذج | الكمية | علامة |
| 1 | هيئة SCARA | DRS40L3SS1BN002 (متضمن CVT) | 1 | دلتا |
| 2 | تحكم # 1 | DMV2000-CL2-HS | 1 | دلتا |
| 3 | الة تصوير | DMV-CM4MCCL | 1 | دلتا |
| 4 | عدسة الكاميرا | DMV-LN16M06 | 1 | دلتا |
| 5 | الكابلات | DMV-CAF03CL | 1 | دلتا |
| 6 | نظام مؤازر | B2-750 واط | 3 | دلتا |
| 7 | تحكم # 2 | DVP32ES200T | 1 | دلتا |
| 8 | شاشة لمس | DOPB07E411 | 1 | دلتا |
| 9 | جهاز تذويب ساخن | 1 | HS |
